Источники бесперебойного питания серии Ares Plus |
| |

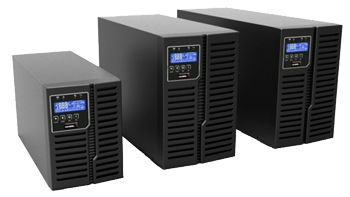

Ares Plus - надежный, современный однофазные ИБП, топология ON-Line, двойное преобразование, настольное исполнение мощностью от 1000 до 3000 ВА |
Ares Plus – линейка многофункциональных ИБП, применяемых для защиты оборудования небольших и средних предприятий, промышленной компьютерной техники, серверов, систем управления, локальных сетей, телекоммуникационного оборудования, CCTV, медицинского оборудования.
Ares Plus обладает рядом интеллектуальных функций, которые увеличивают срок службы батареи. Благодаря новой функции управления защитой от разрядки аккумулятора, она идеально подходит для подстанций среднего напряжения.
Для большей функциональности и повышенной защиты электропитания ИБП имеет цифровое управление. Цифровая обработка сигналов (DSP) обеспечивает ИБП мощными коммуникационными возможностями, что упрощает дистанционное управление и мониторинг.

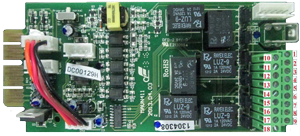

 Ares Plus может поставляться с релейной картой DCE-C, имеющей дополнительные возможности передачи данных. С помощью карты с сухими контактами можно передавать удаленному пользователю не только стандартные сигналы о состоянии ИБП - авария ИБП, сеть отсутствует, батарея разряжена, ИБП в режиме байпас и др. Карта может передавать еще один важный для пользователя сигнал - Батарея вышла из строя или отсутствует. Сигнал о неисправности батареи особенно важен на удаленных объектах, где отсутствует обслуживающий персонал, например, нефте-газоперекачивающие станции, трансформаторные подстанции, вышки операторов мобильной связи, телекоммуникационные объекты, лифтовое оборудование, оборудование необслуживаемых ж/д переездов. Сигнал заранее предупреждает пользователя о том, что батареи неисправны и требуют замены. Благодаря этому у пользователя имеется возможность произвести своевременную замену батарей и не ждать того момента, когда все его оборудование отключится при пропадании электропитания.
|
 |
Основные преимущества ИБП серии Ares Plus: |
- Топология on-line, двойное преобразование, VFI-SS-111
- Высокий коэффициент выходной мощности 0,9
- Экстремально большой срок службы батареи благодаря:
- широкому диапазону входного напряжения (110-300В)
- широкому диапазону частоты входного сигнала (44-66 Гц)
- интеллектуальному управлению батареями
- Запатентованная система оценки оставшегося времени резервной работы
- Регулировка уровня разряда батарей, настраиваемая на 30-100% от доступной емкости
- 2 программируемых розетки IEC плюс две розетки Schuko
- Холодный старт для питания нагрузки без входного напряжения
- Несколько режимов работы для максимальной энергоэффективности.
- Возможен перевод ИБП в режим экономии электроэнергии (в этом режиме ИБП меньше греется и не шумит)
- Большая перегрузочная способность
- Ручная активация дополнительных сервисных функций
- Простое обновление ПО для модернизации ИБП и улучшения внутренних настроек
- Удаленное экстренное отключение EPO, функция включения / выключения
- RS232 и USB порт, коммуникационный слот
- Быстрый заряд батарей (до 90% за 4 ч.)
|
Опции: |
- USB карта, RS485 карта, карта с сухими контактами, SNMP/web карта
- Дополнительная карта RS232
- Внешний батарейный кабинет
- Разнообразные выходные электрические розетки
- Светодиодный интерфейс
- Ares Plus 3000 версия с 12 батареями 9Ач с увеличенным временем автономной работы
|
Контроль уровня разряда аккумуляторных батарей: |
 |
1) Установите с помощью панели управления желаемый уровень предельного разряда батарей (3 - 100 %)
2) ИБП в режиме работы от батарей произведет отключение нагрузки при достижении предельного уровня разряда батарей
3) ИБП возможно снова включить в при отсутствии входного напряжения до полного разряда батарей
4) Возможность изменения уровня разряда батарей позволяет увеличить срок службы батарей |
|

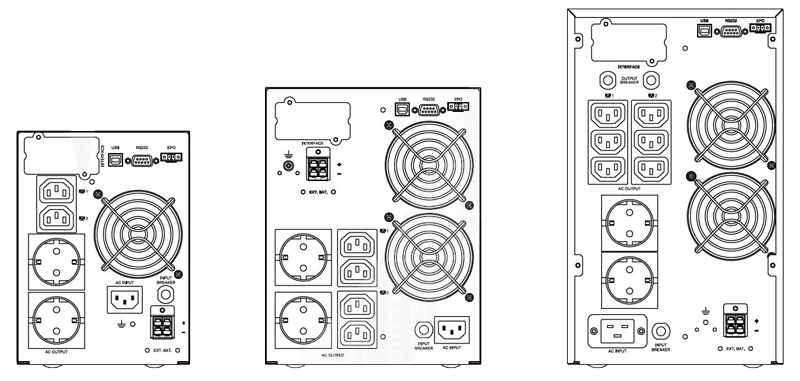

Задняя панель Ares Plus 1000 / 2000 / 3000: |
 |
| |
Технические характеристики источников бесперебойного питания серии Ares Plus |
|
| |
| Модель |
Ares Plus 1000 |
Ares Plus 2000 |
Ares Plus 3000 |
| Вход |
| Подключение |
Однофазное + заземление |
| Диапазон напряжений |
110 - 300 В |
| Входной коэффициент мощности |
> 0,99 при 100% линейной нагрузке |
| Диапазон частоты |
44 - 66 (автонастройка) |
| Выход |
| Мощность ВА/Вт |
1000 / 900 |
2000 / 1800 |
3000 / 2700 |
| Выходное напряжение |
208/220/230/240 VAC |
| Выходной коэффициент мощности |
0,9 |
| Искажения выходного напряжения |
< 3% при 100% линейной нагрузке, < 7% при 100% нелинейной нагрузке |
| Регулировка выходного напряжения |
± 2% |
| Диапазон частоты |
± 1Гц или ± 3Гц (выбирается) |
| Крест фактор |
3:1 |
| Форма вых. напряжения |
Чистая синусоида |
| КПД |
| Режим on-line |
до 92% |
| Эко - режим |
до 97% |
| Батареи |
| Батареи |
Герметичные необслуживаемые свинцово-кислотные, 12В |
| Тип & кол-во |
12В/7Ач х 3 |
12В/7Ач х 6 |
12В/9Ач х 6 |
12В/9Ач х 12 |
| Напряжение на батареях, В |
36 |
72 |
72 |
72 |
| Резервное время при 100% нагрузке, мин. |
5 |
5 |
4 |
10 |
| Резервное время при 50% нагрузке, мин. |
14 |
14 |
11 |
25 |
| Время заряда (до 90%) |
4 ч. |
| Батарейный корпус |
Код |
BT060367-0000 |
BT120727-0000 |
| Число батарей |
6 |
12 |
| Размеры (ШхВхГ), мм |
154 x 258.2 x 403.6 |
192 x 319.9 x 552.8 |
| Дисплей |
| Дисплей |
Жидко - кристаллический |
| Измерения |
Напряжение / Частота / Уровень нагрузки / Степень заряда батарей / Выходной ток / Оставшееся время автономной работы / Температура |
| Самодиагностика |
При включении, настройки и контроль ПО с передней панели, круглосуточный контроль работы ИБП |
| Аварийное оповещение |
| Звуковое или визуальное |
Авария сети / Разряд батарей / Переход на байпас / Неисправность ИБП |
| Защита |
| Полная защита от: |
перегрузки, перегрева, короткого замыкания, полного разряда и перезаряда батарей |
| Макс. энергия вх. импульса воздействия, Дж |
672 |
448 |
448 |
| Функции |
| Режимы работы |
Нормальный / ЭКО / CVCF |
| Холодный старт |
имеется |
| Программируемые розетки |
опция |
| Физические характеристики |
| Размеры (ШхВхГ) мм. |
154 х 211 х 382,4 |
192 х 250 х 470 |
192 x 319.9 x 486 |
192 x 319.9 x 552.8 |
| Вес нетто (кг.) |
11,6 |
22,2 |
29.8 |
42.4 |
| Окружающая среда |
| Рабочая температура |
0 - 40 °С |
| Влажность |
0 - 90% RH (без конденсата) |
| Высота |
1000 м без снижения вых. мощности |
| Уровень шума |
≤ 50 дБ на расстоянии 1 м |
| Интерфейс |
| Интерфейс (стандарт) |
RS-232, EPO (аварийное отключение), USB, Коммуникационный слот |
| Интерфейс (опция) |
RS-485 (Modbus), сухие контакты, SNMP/WEB адаптер |
| Совместимые платформы |
Microsoft Windows, Linux, Mac и т.д. |
| Стандарты и сертификация |
| Безопасность и EMS |
IEC EN 62040-1, IEC EN 62040-2 |
| Исполнение |
IEC EN 62040-3 |
| Маркировка |
CE |
|
| |
|
| |
