Результаты испытаний ИБП на короткое замыкание на выходе ИБП
Нашими специалистами были проведеный испытания на короткое замыкание в собственной лаборатории на двух ИБП разной мощности и для двух возможных случаев:
1. КЗ присутствует до включения ИБП (испытание 1, 3)
2. КЗ возникает во время работы ИБП в on-line режиме (испытание 2, 4)

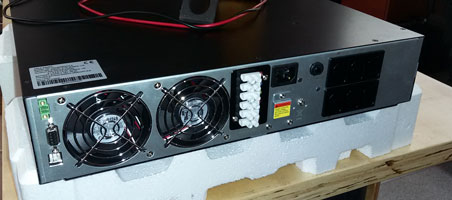

Испытания модели ИБП ARES 2000 RT - 2000 VA/1800W
Испытание 1. ИБП включается, когда на выходе уже есть короткое замыкание
Перед испытаниями проверяется работосособность ИБП. В качестве нагрузки к выходу ИБП подключена лампа накаливание, с помощью которой можно судить о наличии выходного напряжения ИБП, а так же вольтметр, с помощью которого контролируется величина выходного напряжения.
После проверки работоспосоности ИБП к его выходу в выключенном состоянии подключается короткозамкнутая цепь в виде предохранителя на 40А. Затем ИБП включается нажатием кнопки "вкл" на передней панели. ИБП определяет КЗ на его выходе, не включается и выдает код ошибки 06. После выключения ИБП извлекается предохранитель, создающий цепь КЗ, и проверяется его целостность, чтобы подтвердить факт срабатывания защиты в ИБП.
После проведенного теста проверяется работоспособность ИБП в on-line и в батарейном режиме.
Таким образом, в ИБП срабатывает защита, когда его включают при наличии КЗ на выходе.
Испытание 2. Короткое замыкание возникает во время работы ИБП в режиме on-line
В этом эксперименте короткое замыкание создается во время работы ИБП в on-line режиме.
При однаружении КЗ ИБП сразу отключает нагрузку и выдает код ошибки 06. Предохранитель остается целым, что подтверждает факт срабатывания защиты в самом ИБП.
После проведенных испытаний проверяется работоспособность ИБП в on-line и батарейном режиме.
Таким образом, в ИБП срабатывает защита при возникновении КЗ во время работы ИБП в on-line режиме.
Испытания модели ИБП ARES 3000 RT - 3000 VA/2700W
Испытание 3. ИБП включается, когда на выходе уже есть короткое замыкание
Перед включением ИБП его выход закорачивается предохранителем на 50А. При включении ИБП, срабатывает защита и выдается код ошибки 06.
Таким образом, в ИБП срабатывает защита, когда его включают при наличии КЗ на выходе.
Испытание 4. Короткое замыкание возникает во время работы ИБП в режиме on-line
В этом эксперименте короткое замыкание создается во время работы ИБП в on-line режиме.
При обнаружении КЗ ИБП сразу отключает нагрузку и выдает код ошибки 06. Предохранитель остается целым, что подтверждает факт срабатывания защиты в самом ИБП.
После проведенных испытаний проверяется работоспособность ИБП в on-line и батарейном режиме.
Таким образом, в ИБП срабатывает защита при возникновении КЗ во время работы ИБП в on-line режиме.
