Источники бесперебойного питания SCU POWER SYSTEMS

  Amulex



Модульные источники бесперебойного питания SCU серии CMS 10 - 3200kVA

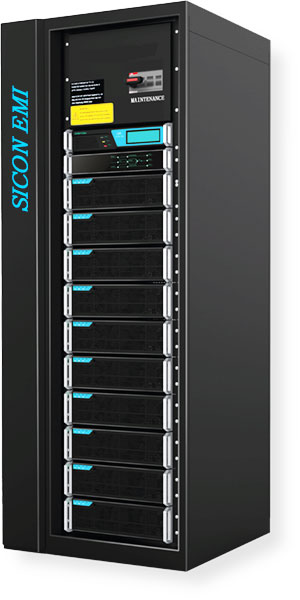

SCU CMS 250 Модули мощностью 10кВА, 25 кВА, 50 кВА обеспечивают рациональную избыточность систем бесперебойного питания с возможностью «горячей» замены модулей STS, мониторинга и силовых модуль ИБП. Максимальное количество силовых модулей в одной стойке - 14, что обеспечивает масштабируемость от 10 кВА до 800 кВА в пределах одной стойки, а при параллельном соединении стоек (4 стойки максимум) суммарная мощность системы может достигать 3200 кВА!

ИБП серии CMS относятся к классу промышленных безтрансформаторных экологически чистых ИБП, в которых применяется расширенная модульная концепция защиты питания. Это обеспечивается за счет внедрения оптимальной комбинации выпрямителя, фильтра, зарядного устройства, инвертора и встроенной интеллектуальной защиты электропитания. Внедрение инновационных методов распределения тока модульных выпрямителей, последовательного управления синхронизации ведущего-ведомого (master-slave) модулей, многоуровневого децентрализованного управления, технологии трехуровневой модуляции синусоиды, обеспечивает высочайшую эффективность, гибкость и надежность всей системы бесперебойного питания.

Модульная архитектура CMS позволяет масштабировать (ступенчато увеличивать) полную мощность системы по мере роста ее потребности или повышения уровня доступности системы бесперебойного питания за счет добавления требуемого количества силовых модулей. ИБП серии CMS обеспечивают наивысшую эффективность, доступность и производительность, идеально подходит для защиты малых, средних и крупных центров обработки данных, а также других критически важных объектов индустрии, энергетики, медицины, транспорта, образования, логистических центров.

Основные преимущества модульных систем бесперебойного питания SCU серии CMS:



SCU Systems• Рациональная структура избыточности:
Мощность силовых модулей: 10кВА, 25кВА, 50кВА. Мощность одной стойки: от 10кВА до 800кВа

• Высокий индекс производительности:
Общий КПД системы ≥ 96% (AC-AC), КПД инверторов ≥ 98% (DC-AC), коэффициент искажений входного тока THDI < 3%, входной коэффициент мощности > 0,99

• Произвольный выбор уровня избыточности N+X

• Многоуровневая технология децентрализованного управления и последовательной синхронизации модулей Master-Slave устраняет все потенциально опасные точки отказа, снижающие надежность работы системы

• Все модули системы, включая силовые модули, модуль статического байпаса и модуль мониторинга, поддерживают технологию горячей замены без прерывания режима работы on-line

• Каждый модуль автоматически разделяет входной и выходной токи и равномерно распределяет зарядные токи батарей

• Гибридный статический байпас:
Представляет собой комбинацию тиристорного и электромагнитного контакторного байпасов, обеспечивает простое переключение всей системы на ручной байпас и обратно без необходимости предварительного ручного переключения ИБП на статический байпас. Исключаются ошибочные действия оператора, в результате которых нагрузка может быть обесточена, а сам ИБП может выйти из строя.

Субмодульная архитектура силовых модулей:
Выпрямитель и инвертор в силовом модуле состоят из 3-х взаимозаменяемых субмодулей. Это существенно снижает стоимость ремонта силовых модулей, а также обеспечивает гибкую настройку конфигурации всей системы бесперебойного питания по входу/выходу 3/3, 3/1, 1/3, 1/1

• Верхний / нижний подвод силовых кабелей:
Обеспечивает гибкость подключения ИБП к электросети, дает возможность отказаться от дорогостоящего фальшпола.

• Автоматическая конфигурация силовых модулей:
Силовые модули при установке в систему не требуют предварительной ручной конфигурации и конфигурируются автоматически в соответствии с конфигурацией Master - модуля. Замену любого силового модуля может произвести пользователь самостоятельно без помощи сертифицированного сервисного инженера, поскольку нет необходимости в предварительной конфигурации модуля. В модульных системах других производителей замена силового модуля возможна только после его конфигурирования, которую может произвести только сертифицированный специалист. Пользователь в этом случае самостоятельно не имеет возможности заменить модуль, даже если он имеется в наличии. Этот факт особенно актуален, если сервисный центр располагается на большом расстоянии от объекта.

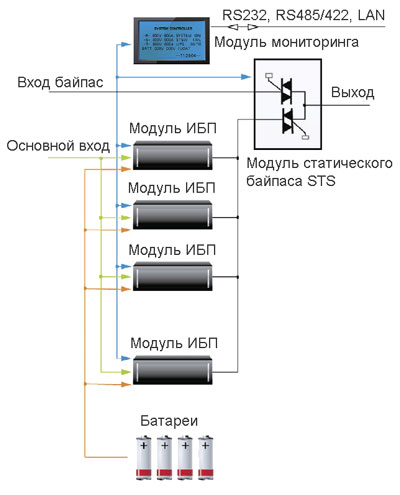

SCU topological diagramЦентральный статический байпас, имеющий распределенную архитектуру модуля управления и разделенную архитектуру исполнительного двухвходового коммутирующего элемента, реализованного в виде модуля STS со встроенными функциями самодиагностики, блокировки и защиты. Обеспечивает более надежную защиту критически важного оборудования при перегрузках по сравнению с распределенным статическим байпасом. Перегрузочная способность центрального статического байпаса рассчитана на максимальную мощность всей системы и не зависит от количества установленных силовых модулей. Иными словами, приобретая модульную систему бесперебойного питания SCU серии CMS пользователь сразу приобретает максимальную защиту от перегрузок и короткого замыкания даже, если в системе установлен только 1 силовой модуль. Любые манипуляции с силовыми модулями (выключение, извлечение из системы, ремонт, техническое обслуживание и т.д.), выход из строя одного или нескольких силовых модулей не меняют общую перегрузочную способность ИБП. Гарантируется максимальная защита критически важного оборудования за счет выделения статического байпаса в отдельный модуль статического байпаса STS. Кроме того, центральный статический байпас модульных систем SCU серии CMS имеет уникальную перегрузочную способность - 1000% в течение 1 минуты.

• Модуль статического байпаса STS и его схема управления отделены от основной электромагистрали, что обеспечивает:
1. Более надежную работу статического байпаса. Его схемы управления надежно развязаны от помех, производимыми другими силовыми импульсными преобразователями, установленных в силовом модуле (инверторы, бустеры, зарядные устройства).
2. Более надежную работу силовых модулей в период перегрузки (а это самый неприятный режим работы любой силовой установки), т.к. токи перегрузки и короткого замыкания отводятся от силовых модулей и протекают через центральный статический байпас, установленный в отдельную линию байпаса.
Здесь следует помнить, что силовые модули в основном выходят из строя именно в моменты возникновения перегрузок на выходе ИБП, и поэтому отвод тока перегрузки является ключевым моментом в повышении надежности всей системы. Например, в системах с распределенным байпасом, в которых статический байпас установлен внутри каждого силового модуля, ток перегрузки протекает через силовой модуль и создает большие электромагнитные помехи внутри силового модуля, которые, в свою очередь, могут привести к сбою в работе с последующим выходом из строя силового модуля.

Двухвходовой статический байпас обеспечивает
1. Надежную быстродействующую защиту транзисторов инверторов при переключении из on-line режима в режим байпас за счет мгновенного отключения выходов всех инверторов от выхода ИБП.
2. Быстрое переключение из режима байпас в режим on-line. Время переключения < 1 мс.
Примечание: Пользователь имеет возможность перейти в режим одновходового статического байпаса, широко используемый в системах ИБП других производителей. В этом режиме увеличивается общий КПД ИБП в on-line режиме примерно на 0,5%, но уменьшается надежность работы системы - при больших перегрузках вероятность выхода из строя силовых модулей увеличивается.

• Интеллектуальное управление уровнем заряда батарей:
Управление разрядом батарей, автоматическое переключение между плавающим режимом и режимом плавной зарядки, температурная компенсация

• Компактная конструкция с высокой плотностью компоновки силовых модулей, смонтированных в стойку для улучшения гибкости и эстетики всей системы

• Системы SCU серии CMS работают намного тише аналогичных систем других производителей - аккустический шум на расстоянии 1 м < 55 дБ.

• Более высокая степень защиты IP30 по сравнению со стандартной степенью защиты IP20 у других производителей ИБП:
Существенно расширяется область применения систем бесперебойного питания SCU CMS в промышленности и других областях.

• Разнообразные функции мониторинга:
ПО с C / S- ориентированной архитектурой обеспечивает мониторинг до 600 ИБП;
ПО с B / S-ориентированной архитектурой обеспечивает мониторинг ИБП через интернет-браузер;

Сейсмостойкость всей системы до 9 баллов:
Оборудование выдерживает транспортировку по бездорожью (что особенно актуально для ТС), а так же допускает грубое неквалифицированное обращение

• Стандартная конфигурация:
Surge Protection Device (Устройство защиты от перенапряжений) класс C, RS232, RS485 коммуникационные порты, сухие контакты, TCP/IP, программное обеспечение для локального и удаленного мониторинга

• Дополнительная конфигурация:
Входной / выходной трансформаторы , батарейные модули и шкафы, IPDS (Intelligent Power Distribution System - интеллектуальная система распределения питания)


  Ссылки на подробные технические характеристики SCU CMS:

Все модели SCU серии CMS 10 - 3200 kVA:

Тех. х-ки CMS-50, CMS-100 Тех. х-ки CMS-150, CMS-250 Тех. х-ки CMS-350 - CMS-800
  SCU CMS-50 SCU CMS-100
Модель: CMS-50/10 CMS-100/10
Модули: 10кВА / 9кВт 10кВА / 9кВт
Макс. мощность стойки: 50кВА / 45кВт 100кВА / 90кВт
К-во слотов: 5 10
Размеры (ШхГхВ): 600х800х1200 мм 600х800х1600 мм

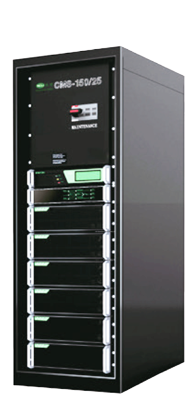

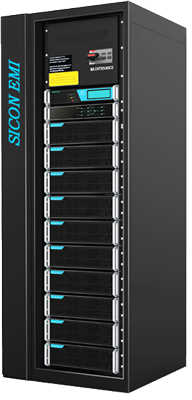

  SCU CMS-150 SCU CMS-250
Модель: CMS-150/25 CMS-250/25
Модули: 25кВА / 22,5кВт 25кВА / 22,5кВт
Макс. мощн. стойки: 150кВА / 135кВт 250кВА / 225кВт
К-во слотов: 6 10
Размеры (ШхГхВ): 600х800х1600 мм 800х800х2000 мм

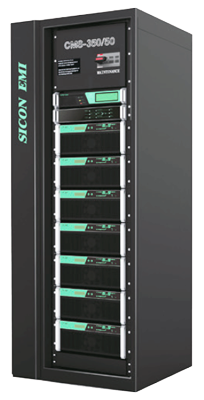

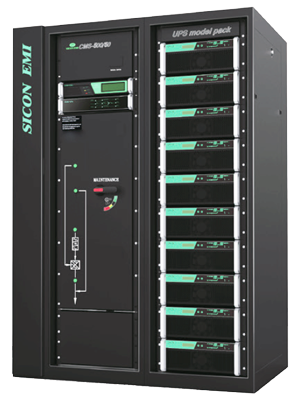

  SCU CMS-350 SCU CMS-500 SCU CMS-800
Модель: CMS-350/50 CMS-500/50 CMS-800/50
Модули: 50кВА / 45кВт 50кВА / 45кВт 50кВА / 45кВт
Макс. мощн. стойки: 350кВА / 315кВт 500кВА / 450кВт 800кВА / 720 кВт
К-во слотов: 7 10 16
Размеры (ШхГхВ): 800х1000х2000 мм 1400х1000х2000 мм 2200х1000х2000 мм




Дополнительная документация Размер Язык
Каталог продукции SCU CMS. 3,56 МБ english
Каталог продукции модульных систем SCU Power Systems 1,85 МБ русский
Новые модульных системы SCU Power Systems 1200 кВА 526 КБ русский
Static bypass in modular uninterruptible power supplies - central or distributed. Comparative analysis. 800 КБ русский
КПД SCU CMS 500 с модулями 50кВА. Результаты испытаний TÜV Rheinland. 537 КБ english
Декларация соответствия IEC 62040-3. 154 КБ english
Сертификат на сейсмостойкость. 1,00 МБ english
Результаты испытаний на сейсмостойкость. 2,46 МБ китайский
