Источники бесперебойного питания SCU серии DSP 10 - 20kVA

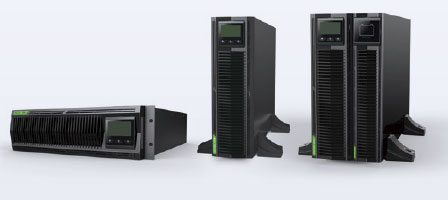

SCU DSP 10kVA 15kVA 20kVA

ИБП SCU серии DSP предназначены для монтажа в стойку, где применена высокочастотная технология двойного преобразования on-line. Универсальная стоечная и вертикальная модель.

Параллельная функция: входы и выходы ИБП могут быть подключен параллельно. Это позволяет реализовать резервирование N + 1 в системе бесперебойного питания, необходимое для защиты центров обработки данных.

Область применения: центры обработки данных с высокой плотностью мощности, банки, системы безопасности, системы торговых автоматов, телекоммуникации / VoIP и т. д.

Функции ИБП: источник чистой и постоянной энергии, защищает основное оборудование и приложения от отключения, потери данных и прерывания процесса из-за сбоя питания.

  • Универсальная стоечная и напольная модель. DSP для монтажа в стойку может быть встроен в стандартный 19-дюймовый шкаф.
  • Возможно параллельное соединение N + 1 для создания системы с резервированием, которая обеспечивает более надежное питание нагрузки пользователя.
  • Интеллектуальная регулировка скорости вентилятора. Система регулирует охлаждение и отправляет сигнал тревоги в зависимости от температуры в шкафу.
  • Интеллектуальное управление батареями. Система управляет выравниванием и плавающей зарядкой, температурной компенсацией, временем разряда.
  • Разнообразие интеллектуального общения. Удаленный мониторинг и контроль, простое управление, подходит для работы без визуального осмотра.
  • Разнообразие сигналов оповещения. Доступен визуальный сигнал тревоги в реальном времени.
  • Высокая производительность благодаря технологии управления DSP. Разнообразие функций защиты. Например, повышенное / пониженное напряжение переменного тока, повышенное / пониженное напряжение на входе батареи, пусковой ток, повышенная температура, повышенный выходной ток, защита от короткого замыкания, повышенное / пониженное напряжение на выходе, сигнализация монитора, звуковая и визуальная индикация, удаленное уведомление и т. д.

Возможные режимы работы по входу/выходу: 1/1, 3/1, 3/3

Батареи устанавливаются в дополнительном батарейном шкафу: свинцово-кислотные или литиевые батареи.




Технические характиристики ИБП SCU серии DSP:



Модель DSP-10KVA DSP-15KVA DSP-20KVA
Максимальная мощность 10кВА/8кВт 15кВА/12кВт 20кВА/16кВт
Батарейный вход
Напряжение ±240 VDC/20 bat, ±216VDC/18 bat, ±192 VDC/16 bat
Максимальный зарядный ток 2A 3A 4A
Ток батарей, А 20,7/25,8 31/38,8 41,4/51,7
Батареи Во внешнем шкафу, свинцово-кислотные или литиевые батареи
Вход ИБП
Номинальное входное напряжение 3 фазы 380В, нейтраль / 1 фаза 230В, нейтраль
Диапазон входного напряжения 304 VAC ∼ 456 VAC
Входной ток 3*19A 3*28A 3*38A
Гармонические искажения вх. тока ≤ 5% при линейной нагрузке номинальной мощности
Входной коэффициент мощности 0.99 (100% линейная нагрузка)
Входная частота 45 ∼ 65 Гц
Диапазон синхронизации частоты ±10%
Скорость изменения частоты 0.5 ∼ 2 Гц/с
Выход ИБП
Выходное напряжение 1ф./3ф., 220 В / 380 В, 230 В / 400 В, 240 В / 415 В
Выходной коэффициент мощности 0.8
Выходная активная мощность 8 кВт 12 кВт 16 кВт
Выходная частота 50 / 60 Гц
Стабильность выходной частоты ± 0.1 (батарейный режим)
Коэффициент нелинейных искажения выходного напряжения (THDU) не более 3% (линейная нагрузка)
Отклонение выходного напряжения ± 3 %
Переходная характеристика ±5 % (изменение нагрузки 0% - 100% - 0%)
Длительность перехода 20 мс
Крест фактор 3:1
Время выхода на on-line режим при включении ИБП 5 ∼ 60 с
Перегрузочная способность 1 мин 125% номинальной мощности
КПД ≥ 92%
Время переключения из режима байпас в инверторный режим ≤ 2 мс
Несимметрия параллельного тока < 5% (при нагрузке > 50%)
Другие характеристики
Интерфейс RS232/RS485 (опция) / LAN (опция)
Исполнение Стоечное / напольное
Акустический шум ≤ 58 дБ
MTBF - среднее время между отказами 100 000 ч
Охлаждение принудительное вентиляторы
Степень защиты IP20
Материал корпуса Облицовка алюминий оцинкованный, стальной холоднокатаный лист, панель: обработка пластмассовым напылением
Размеры (ШхГхВ) мм 430 х 615 х 132
Вес, кг 25


Дополнительная документация Размер Язык
Каталог продукции SCU. 2,69 МБ english
Инструкция перепрошивки ИБП SCU DSP 234 КБ русский
