Источники бесперебойного питания SCU POWER SYSTEMS

  Amulex



Модульные источники бесперебойного питания SCU серии ERMS 6 - 36 kVA

SCU ERMS

В современном цифровом мире, центры обработки данных последнего поколения предъявляют повышенные требования к защите электропитания. Этим требованиям соответствует SCU серии ERMS, энергосберегающий модульный ИБП, входы и выходы которого по желанию пользователя конфигурируются в любых сочетаниях: 3/3, 3/1, 1/3,1/1, что обеспечивает еще большую гибкость применения ИБП.

Мощность силового модуля 6кВА, с помощью которого обеспечивается масштабируемость системы от 6 до 36кВА.

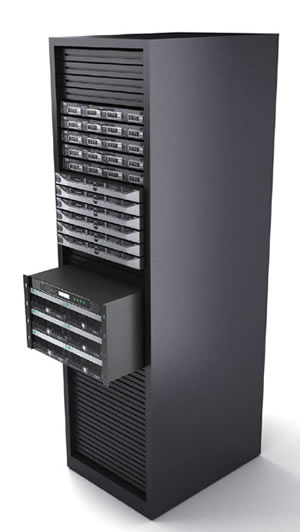

Монтируемый в стандартную 19" стойку, SCU серии ERMS является одним из самых гибких ИБП на рынке и обеспечивает лучшие технические и ценовые решения, отвечающие индивидуальным потребностям по защите электропитания.

Модульный ИБП, с возможностью «горячей» замены модуля мониторинга и силовых модулей ИБП. Встроенная модульная защита питания с ультравысокой доступностью и эффективностью идеально подходит для малых и средних центров обработки данных. Горячая замена модуля производится в on-line режиме путем простой замены модуля без всяких предварительных настроек, что обеспечивает время восстановления системы менее 5 мин.

Предлагаемая модульная систем ERMS не имеют единой точки отказа. В основе ERMS лежит применение независимых модулей. Каждый модуль имеет все блоки и программное обеспечение, необходиые для независимого полноценного функционирования, а значит, исключаются единые точки отказа.

«Индивидуальная концепция», предназначенная для промышленности, телекоммуникаций и других областей применения и включающая в себя ИБП, батарею и средства связи, которые можно интегрировать в любую 19-дюймовую стойку, или устанавливать отдельно.

Основные преимущества модульных систем бесперебойного питания SCU ERMS:



• Высокий индекс производительности:
Общий КПД системы > 95% (AC-AC), КПД инверторов > 98% (DC-AC), коэф. искаж. вх. тока THDI < 3%, вх. коэф. мощности > 0,99

• Произвольный выбор уровня избыточности N+X

• Многоуровневая технология децентрализованного управления и последовательной синхронизации модулеей Master-Slave устраняет все потенцально опасные точки отказа, снижающие надежность работы системы

• Все модули системы, включая силовые модули и модуль мониторинга, поддерживают технологию горячей замены без прерывания режима работы on-line

• Каждый модуль автоматически разделяет входной и выходной токи и равномерно распределяет зарядные токи батарей

• Субмодульная архитектура силовых модулей:
Выпрямитель и инвертор в силовом модуле состоят из 3-х взаимозаменяемых субмодулей. Это существенно снижает стоимость ремонта силовых модулей, а также обеспечивает гибкую настройку конфигурации всей системы бесперебойного питания по входу/выходу 3/3, 3/1, 1/3, 1/1

• Автоматическая конфигурация силовых модулей:
Силовые модули при установке в систему не требуют предварительной ручной конфигурации и кофигурируются автоматически в соответствии с конфигурацией Master- модуля. Замену любого силового модуля может произвесть пользователь самостоятельно без помощи сертифицированного сервисного инженера

• Широкий диапазон входного напряжения без перехода в режим работы от батарей 400V/230V±25% ( 230V±57,5V или 172,5V - 287,5V):
Увеличивает время резервной работы при нестабильном электропитании, увеличивает срок службы батарей

• Интеллектуальное управление уровнем заряда батарей:
Управление разрядом батарей, автоматическое переключение между плавающим режимом и режимом плавной зарядки, температурная компенсация

• Более высокая степень защиты IP30 по сравнению со стандартной степенью защиты IP20 у других производителей ИБП:
Существенно расширяется область применения систем бесперебойного питания SCU CMS в промышленности и других областях

• Разнообразные функии мониторинга:
ПО с C / S- ориентированной архитектурой обеспечивает мониторинг до 600 ИБП;
ПО с B / S-ориентированной архитектурой обеспечивает мониторинг ИБП через интернет-браузер;

• Стандартная конфигурация:
Ручной байпас, RS232, RS485 коммуникационные порты, сухие контакты, TCP/IP для локального и удаленного мониторинга

• Дополнительная конфигурация:
Входной / выходной трансформаторы , Батарейные модули и шкафы, IPDS (Intelligent Power Distribution System - интеллектуальная система распределения питания)




Системы SCU серии ERMS

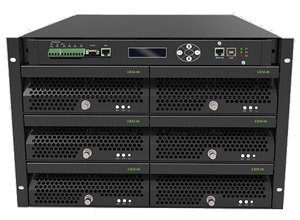

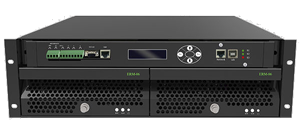

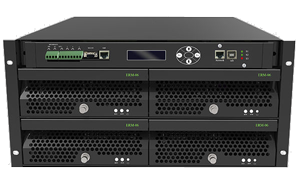

  SCU ERMS-12 SCU ERMS-24 SCU ERMS-36
Модель: ERMS-12/6 ERMS-24/6 ERMS-36/6
Мощность: 2*6=12кВА/10,8кВт 4*6=24кВА/21,6кВт 6*6=36кВА/32,4кВт
К-во силовых модулей: 1 - 2 1 - 4 1 - 6
Вход / выход 1/1 1/1 3/3, 3/1, 1/3, 1/1
Размеры (ШхГхВ): 19" x 600mm x 3U
480 x 600 x 132
19" x 600mm x 5U
480 x 600 x 220
19" x 600mm x 7U
480 x 600 x 310
* Для справки: 1U = 44,45 mm = 1,75"
1" = 2,54 sm



Система включает в себя следующие модули. Все модули поддерживают функцию горячей замены в on-line режиме


SCU SCU ERM-06   SCU ERMS-CSU

Силовой модуль ERM-06:



Номинальная выходная мощность 6кВА/5,4кВт
Мощность зарядного устройства 1600Вт
Вес 7 кг.


ЖК-дисплей ERMS-CSU



Удобный ЖК/светодиодный дисплей
Поддерживает функции:
  • отображение режима работы
  • коммуникации: RS232, RS485, 2 сухие контакты, TCP/IP адаптер
  • аварийная сигнализация
  • управление




Технические характеристики SCU серии ERMS:



Модель ERMS-12/6 ERMS-24/6 ERMS-36/6
Максимальная мощность стойки 12кВА/10,8кВт 24кВА/21,6кВт 36кВА/32,4кВт
Силовой модуль (мощность) EСM-06 (6kVA/5,4kW)
Вход основной
Варианты подключения 3-фазы +N +E или1-фаза +N +E
Входное напряжение 380V/220V±25%, 400V/230V±25%, 415V/240V±25%
Входной коэффициент мощности ≥ 0.99
Входная частота без перехода в батарейный режим 50Hz±10%, 60Hz±10%
Длительность включения 60 сек
THDI (%) < 3%
Вход байпас
Входное напряжение 380V/220V±20%, 400V/230V±20%, 415V/240V±20%
Входная частота 50 Hz, 60 Hz
Диапазон синхронизации частоты 50 Hz±4%, 60 Hz±4%
DC вход
Номинальное входное напряжение ±240VDC
Диапазон входного напряжения ±216V~±246VDC
Зарядное устройство
Ограничение зарядного тока да
Зарядка 10 ч. (2 ч back up)
Стабильность зарядного напряжения ±1%
Выход
Мощность кВА/кВт 12 / 10,8 24 / 21,6 36 / 32,4
Выходной коэффициент мощности 0,9
Выходное напряжение 220, 230, 240VAC 380/220, 400/230, 415/240VAC
Выходная частота ±4% (синхонизация с вх. сетью); ±0.2% (в батарейном режиме)
Стабильность выходного напряжения ±1%
Время восстановления выходного напряжения < 20ms (при изменении нагрузки 0~100%)
Перегрузочная способность инверторов продолжительно при нагрузке < 125%
10 мин. при нагрузке 125%
Переход от сети на батареи 0 мс
Переход от байпас на инвертор <1 мс
Крест фактор 3:1
Искажения синусоидального напряжения ≤ 1% ( линейная нагрузка), ≤ 3% ( нелинейная нагрузка)
Несбалансированная нагрузка работает при 100% несбалансированной нагрузке
Точность разделения нагрузки ≤ 5%
Общий КПД ≥ 95% (AC~AC), ≥ 98% (DC~AC)
Эко - режим ≥ 98%
Окружающая среда
Температура хранения -25°С ~ 60°С
Рабочая температура -5°С ~ 40°С
Максимальная высота без ухудшения характеристик ≤ 1500 м
Относительная влажность ≤ 95% без конденсата
Степень защиты IP30
Охлаждение Воздушное
Стандарты безопасности EN62040-1-1:2003 IEC60950-1:2001
Электромагнитная совместимость EN62040-2:2006
Акустический шум ≤ 55 дБ
Другие характеристики
Стойка Монтируется в стандартную 19" стойку
Система управления мониторинга UPSupervisor
Интерфейс RS232, RS485, 2 вх / 4 вых сухих контакта, TCP/IP адаптер, SNMP(опция)
Дисплей LCD / LED
Физические характеристики
Размеры (ШхГхВ) мм. 480х600х133 480х600х222 480х600х311
Вес (кг.) 12 16 20


Дополнительная документация Размер Язык
Каталог продукции SCU ERMS 650 KБ english
