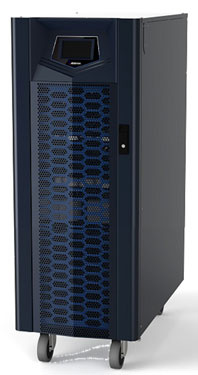

Моноблочные 3-фазные источники бесперебойного питания серии Kronos мощностью от 10 до 40 кВА
ИБП серии Kronos представляет собой моноблочные ИБП повышенной надежности, построенные по технологии on-line (двойное преобразование - VFI-SS-111 в соответствии со стандартом IEC62040-3), которая гарантирует максимальную защиту критически важного оборудования.
Серия Kronos в основном устанавливается в качестве защиты ИТ-инфраструктуры, промышленных производственных линий, систем освещения, пожарной сигнализации, медицины и телекоммуникаций.
Kronos оптимизирует качество электропитания в соответствии с подключенной нагрузкой и обеспечивает стабильное электропитание во время произвольных отключений электросети.
Серия Kronos с диапазоном мощности от 10 до 40 кВА и коэффициентом мощности 0,9 соответствует широкому спектру энергетических применений. Допускается подключение 6 ИБП одинаковой мощности в параллель, что обеспечивает увеличение полной мощности системы до 240 кВА.
Серия Kronos стандартно оснащена портами RS-232, USB, EPO (аварийное отключение ИБП), сухими контактами и двумя слотами для подключения интерфейсных карт (SNMP, RS485 MODBUS).
|
 |

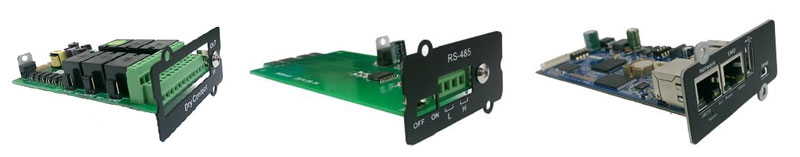

| Коммуникационные карты: сухие контакты, RS-485, SNMP |
| |
Основные особенности ИБП серии Kronos:
- 3-х уровневая IGBT технология
- Высокая эффективность, КПД в on-line режиме 95%
- Высокий входной коэффициент мощности > 0.99
- Низкие гармонические искажения входного тока THDi < 3%
- Выходной коэффициент мощности 1.0
- Масштабируемость мощности, параллельное соединение устройств для увеличения полной мощности и обеспечения избыточности (до 6 устройств)
- Конфигурация батарей - раздельные или общие при параллельном соединении
- Встроенный механический байпас
- Холодный старт (опция)

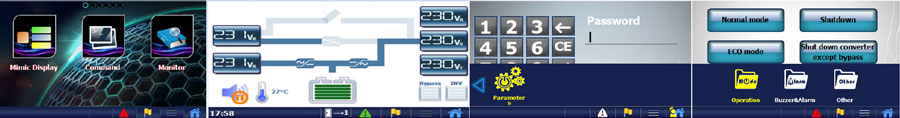

- Иконический дизайн человеко - машинного интерфейса ( Human-machine interface, HMI) - цветной LCD сенсорный экран
|
 |
| |
Технические характеристики источников бесперебойного питания серии Kronos |
|
| |
| Модель |
KR10 |
KR20 |
KR30 |
KR40 |
| Вход |
| Напряжение |
400 В, 3 фазы + N |
| Диапазон напряжений |
± 20 % при 100 % нагрузке, -40% ∼ +20% при 50% нагрузке |
| Входной коэффициент мощности |
> 0,99 |
| Диапазон частоты |
40 - 70 Гц |
| THDi |
< 3 % при 100% нагрузке |
| Выход |
| Выходное напряжение |
380 / 400 / 415 VAC 3 фазы + N |
| Мощность кВА/кВт |
10 / 9 |
20 / 18 |
30 / 27 |
40 / 36 |
| Выходной коэффициент мощности |
0,9 |
| Отклонение выходного напряжения |
±1 % (Статическая нагрузка) |
| Гармонические искажения выходного напряжения |
<2 % - линейная нагрузка
< 5 % - нелинейная нагрузка |
| Крест фактор |
3:1 |
| Частота |
50 / 60 Гц |
| Отклонение частоты |
± 0,01 % (без синхронизации) |
| Перегрузка в on-line режиме |
110 % - 60 мин., 125% - 10 мин., 150% - 1 мин. |
| Байпас |
| Напряжение |
380 / 400 / 415 VAC 3 фазы + N |
| Допуск напряжения |
Профилактический диапазон ±10% (± 5 % ~ ± 15 % - программируется)
Критический диапазон ±25% (± 16 % ~ ± 30 % - программируется) |
| Допуск по частоте |
±1 % / ±3 % Гц - настраивается |
| КПД |
| Режим on-line ( VFI ) |
> 95 % |
| Эко - режим |
> 98 % |
| Батарейный режим |
94 % |
| Батареи |
| Количество батарейных блоков 12В |
26 - 40 шт. - настраивается |
| Максимальный зарядный ток до 100% |
3,5 А |
7 А |
10 А |
13 А |
| Максимальный зарядный ток до 80% |
10 А |
21 А |
30 А |
39 А |
| Конфигурация батарей (параллельная работа) |
раздельные / общие |
| Внутренние батареи |
1 х 40 х 12В 7/9 Ач |
батареи во внешнем шкафу |
| Функции |
| Режимы работы |
on-line / ЭКО |
| Холодный старт |
опция |
| Параллельная работа |
до 6 устройств |
| Физические характеристики |
| Размеры (ШхГхВ) мм. |
260 x 850 x 890 |
| Вес нетто (кг.) |
74 |
76 |
85 |
88 |
| Степень защиты |
IP 20 |
| Интерфейс |
| Дисплей |
4.3" цветной LCD сенсорный дисплей |
| Интерфейс (стандарт) |
RS-232, USB, EPO (аварийное отключение), сухие контакты, |
| Интерфейс (опция) |
2 ком. слота для SNMP карты, RS-485 Modbus карты, карты с сухими контактами |
| Окружающая среда |
| Рабочая температура |
0 - 40 °С |
| Влажность |
≤ 95% (без конденсата) |
| Уровень шума (на раст. 1 м.) |
<52dBA |
<52dBA |
<55dBA |
<55dBA |
| Маркировка |
CE |
| Стандарты |
IEC EN 62040-1, IEC EN 62040-2, IEC EN62040-3 |
|
| |
|
| |
