Источники бесперебойного питания SCU POWER SYSTEMS

Моноблочные источники бесперебойного питания SCU серии DSM-M/A/H - 10-300kVA

Моноблочные ИБП серии DSM-M/A мощностью 10 - 40 кВА

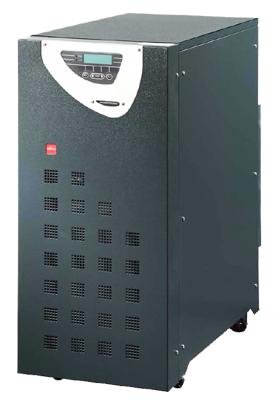

SCU DSM M/A 10-40k ИБП SCU серии DSM M/A представляют собой моноблочные ИБП повышенной износоустойчивости, построенные по технологии on-line (двойное преобразование - VFI-SS-111 в соответствии со стандартом IEC62040-3), которая гарантирует максимальную защиту оборудования.

Серия DSM-M/A в устанавливается в качестве защиты ИТ и других электрических инфраструктур в корпоративных, медицинских, банковских и промышленных приложениях.

Разработанные и полностью произведенные в Италии ИБП DSM-M/A используют топологию PFC на основе IGBT, которая обеспечивает высочайший уровень эффективности (коэффициент мощности на входе 0,99, коэффициент искажения входного тока THDi <3%) и максимальную надежность для любых критически важных нагрузок, как с однофазным, так и трехфазным подключением.

Гибкие настройки входа и выхода в реальном времени, возможность использования внутренней конструкции в качестве гальванической развязки или трансформатора, регулирующего выходное напряжение, позволяют использовать ИБП серии DSM-M/A как единое решение в компактном изящном корпусе. Возможность горизонтальной масштабируемости позволяют существенно увеличивать выходную мощность ИБП и обеспечить необходимую степень резервирования по мощности. Допускается подключение в параллель до 8 устройств.

Благодаря многоязычному ЖК-дисплею (русский язык поддерживается), порту RS232, коммуникационному интерфейсу BMS (Сухие контакты, MODBUS RTU протокол), интеллектуальному разъему для SNMP-адаптера, ИБП серии DSM-M/A гарантирует пользователю полную экономически эффективную защиту критически важного оборудования.

SCU Power Systems изготавливает корпуса ИБП серии DSM M/A с различной степенью защиты. Возможные варианта корпусов ИБП DSM M/A:

IP20 (стандарт, 2 - защита от твердых частиц размером от 50 мм, 0 - защиты от воды нет)
IP42 (опция, 4 - защита от частиц размером от 1мм, 2 - защита от капель воды под углом 15°)
IP54 (опция, 5 - частичная защита от пыли, 4 - защита от брызг)

Моноблочные ИБП серии DSM-A мощностью 40 - 200 кВА
Моноблочные ИБП серии DSM-H мощностью 100 - 300 кВА

Все модели DSM M/A/H:

DSM-M/A
Модель	DSM-M/A 10, 15, 20, 30, 40	DSM-A 60, 80, 100	DSM-A 120, 160, 200
Мощность кВА/кВт	10/9, 15/13.5, 20/18, 30/27, 40/36	60/54, 80/72, 100/90	120/108, 160/144, 200/180
Уровень шума dBA	54 - 60	65	66
Размеры (ШхГхВ) мм	390х900х900 мм	410х830х1510 мм	800х840х1800 мм
Вес кг	70, 70, 75, 80, 90	240, 270, 290	480, 540, 590

DSM-H
Модель	DSM-H 100, 120	DSM-H 160, 200	DSM-H 250, 300
Мощность кВА/кВт	100/100, 120/120	160/160, 200/200	250/250, 300/300
Уровень шума dBA	62	63	64
Размеры (ШхГхВ) мм	558х838х1804 мм	800х838х1804 мм	1035х838х1804 мм

	Ссылки на тех. характеристики других моделей:
Технические характеристики DSM-M/A:	Тех. х-ки DSM-A	Тех. х-ки DSM-H

Модель	DSM-M10	DSM-AM15	DSM-A 20	DSM-A 30	DSM-A 40
Механические характеристики
Размеры (ШхГхВ) мм	390 x 900 x 900
Вес без батарей кг	70	70	75	80	90
Вес со встроенными батареями кг	250	250	255	260	270
Степень защиты	IP20 мет. корпус RAL 7016, IP42 или IP54 - опция
Шум на расстоянии 1м dBA	< 54	< 54	< 56	< 56	< 60
Рабочая температура	20°С ~ 40°С
Температура хранения	-20°С ~ +70°С (ИБП), 20°С ~ 30°С ( для батарей)
Относительная влажность	≤ 95% без конденсата
Охлаждение	воздушное, регулируемая скорость вращения вентиляторов
Высота	до 1000 м без снижения характеристик
Возможность перемещения	на колесиках
Вход
Входное напряжение	1 фаза + нейтраль, 220/230/240В или 3 фаза + нейтраль, 380/400/415В
Номинальная входная частота	50 или 60 Гц
Диапазон входной частоты	40-70 Гц
Максимальный входной ток А (3 фазы + N, 400В)	35	35	50	60	97
Входной коэффициент мощности	0,99
Мягкий старт	0 - 100% за 30 сек.
Искажения входного тока THDi	≤3%
Диапазон напряжение на байпасе без перехода на батареи	±20% (настраивается)
Диапазон напряжение на байпасе по умолчанию	±10%
Механический байпас	с механическим замком безопасности
Выход
Номинальное выходное напряжение, В	1 фаза + нейтраль, 220/230/240В или 3 фаза + нейтраль, 380/400/415В
Выходной коэффициент мощности	0,9
Номинальныя мощность, кВА	10	15	20	30	40
Номинальная мощность, кВт	9	13,5	18	27	36
Номинальный выходной ток (1 фаза + N, 230В), А	43	65	86	130	172
Номинальный выходной ток (3 фазы + N, 400В), А	14	21	28	43	57
Статическая стабильность напряжения	± 1%
Динамическая стабильность напряжения	±5%
Крест фактор	3:1
Искажения напряжения	≤2% (линейная нагрузка), ≤3% (нелинейная нагрузка)
Частота	50 или 60 Гц
Стабильность частоты	0,01%
Батареи
Тип батарей	VRLA AGM или GEL / Ni-Cd
Номинальное напряжение на батареях	720 В
Количество 12В блоков	60
Диапазон напряжения на батареях	600 - 830 В
Максимальный зарядный ток	10А	10А	16А	16А	20А
Зарядный профиль	DIN 41733 с температурной компенсацией
Напряжение заряда по умолчанию	810 В
Напряжение отсечки по умолчания	640 В
Общие характеристики
Перегрузка в on-line режиме	125% - 10 min, 150% - 60 sec.
Перегрузка по байпасу	1000% в течение 100 мс
КПД в on-line режиме	96 %
КПД ECO режим	98 %
Защита от обратного напряжения	встроенная или внешняя
Коммуникации
Многоязычный ЖК дисплей	доступные языки: английский, немецкий, итальянский, русский, китайский и др.
Стандартные интерфейсы и протокол	RS232 порт и MODBUS RTU + слот для SNMP карты
MODBUS RTU для BMS	полная совместимость
Сухие контакты	4 настраиваемых выходных контакта
Дистанционное аварийное отключение EPO	имеется
SNMP адаптер (опция)	Generex CS121 / Megatec NetAgent
ПО мониторинг	UPSMan & UPSMon
Параллельное соединение	до 8 устройств (замкнутый контур через оптическое волокно)
Стандарты
Европейская низко-вольтовая директива	LC 2014/35/EU
Электромагнитная совместимость	EMC 2014/30/EU
Безопасность	IEC EN 62040-1:2008+A1:2013
EMC IEC EN62040-2 C2	Да
Классификация по IEC62040-3	VFI - SS - 111

Дополнительная документация	Размер	Язык
Технические характеристики DSM M10, AM15, A20, A30, A40	298 КБ	english
