Субмодульная архитектура модульных источников бесперебойного питания

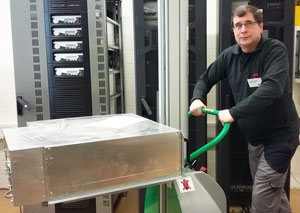

Модульный источник бесперебойного питания состоит из стойки, в которую устанавливаются силовые модули. Любой модуль в случае его неисправности может быть быстро заменен на исправный. За счет этого уменьшается время на ремонт ИБП и соответственно повышается доступность всей системы.

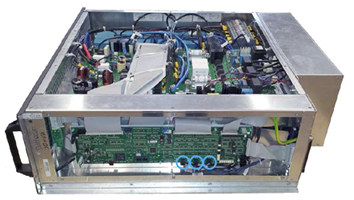

Силовой модуль представляет собой самостоятельный ИБП со всеми стандартными внутренними узлами: выпрямитель, зарядное устройство, инвертор, блок управления и т.д. Все эти узлы имеют разное назначение и не являются взаимозаменяемыми. Иногда некоторые узлы (например, выпрямитель и зарядное устройство) объединяются в один узел. Ремонт силового модуля заключается в замене неисправного узла. Для ремонта такого силового модуля на складе необходимо иметь комплект всех внутренних узлов.

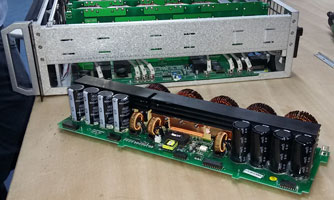

Силовые модули, как правило, являются 3-фазными по входу и 3-фазными по выходу. Поэтому имеется возможность построения силового модуля на основе одинаковых взаимозаменяемых субмодулей, которые преобразую каждую фазу входного и выходного напряжения отдельно. В результате получается силовой модуль с субмодульной архитектурой.

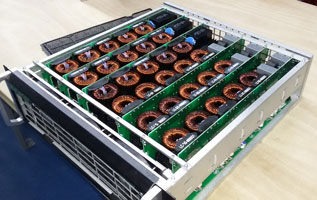

Здесь видно, что силовой модуль с субмодульной архитектурой, состоит из 6 субмодулей двух разновидностей. Каждый субмодуль легко извлекается из модуля. В результате сокращается время ремонта неисправного модуля, снижается стоимость ремонта, на складе достаточно иметь только 2 субмодуля.

Кроме того, субмодульная архитектура позволяет легко переконфигурировать модуль на любое сочетание входных / выходных фаз: 1/1, 3/1, 1/3, 3/3, что существенно расширяет область применения таких силовых модулей и источников бесперебойного питания на их основе.
