Источники бесперебойного питания SCU POWER SYSTEMS

  Amulex



Модульные источники бесперебойного питания SCU серии CMS-50, SMS-100 мощностью 10 - 400kVA

Модули мощностью 10 кВА обеспечивают рациональную избыточность систем бесперебойного питания с возможностью «горячей» замены модулей STS, мониторинга и силовых модуль ИБП. Максимальное количество силовых модулей в одной стойке - 10, что обеспечивает масштабируемость от 10 кВА до 100 кВА в пределах одной стойки, а при параллельном соединении стоек (4 стойки максимум) суммарная мощность системы может достигать 400 кВА.

ИБП серии CMS относятся к классу промышленных безтрансформаторных экологически чистых ИБП, в которых применяется расширенная модульная концепция защиты питания. Это обеспечивается за счет внедрения оптимальной комбинации выпрямителя, фильтра, зарядного устройства, инвертора и встроенной интеллектуальной защиты электропитания. Внедрение инновационных методов распределения тока модульных выпрямителей, последовательного управления синхронизации ведущего-ведомого (master-slave) модулей, многоуровневнего децентрализованного управления, технологии трехуровневой модуляции синусоиды, обеспечивает высочайшую эффективность, гибкость и надежность всей системы беспербойного питания.

Модульная архитектура CMS позволяет масштабировать (ступенчато увеличивать) полную мощность системы по мере роста ее потребности или повышения уровня доступности системы бесперебойного питания за счет добаления требуемого количества силовых модулей. ИБП серии CMS обеспечивают наивысшую эффективность, доступность и производительность, идеально подходит для защиты малых, средних и крупных центров обработки данных, а также других критически важных объектов индустрии, энергетики, медицины, транспорта, образования, логистических центров.

Основные преимущества модульных систем бесперебойного питания SCU серии CMS

  • Высокая надежность и стабильность гарантируют наилучшую защиту критического оборудования. Высокая доступность обеспечивает непрерывную защиту оборудования и непрерывную работу ИБП.
  • Многоуровневая технология децентрализованного управления. Все модули - силовые, мониторинка, STS поддерживают технологию горячей замены без прерывания режима работы on-line. Отсутствует единая точка отказа.
  • Время восстановления любой неисправности MTTR = 5 мин. У моноблочных систем среднее время ремонта - 8 ч.
  • Центральный байпас, выполненный в виде отдельного модуля STS. Перегрузочная способность статического байпаса не зависит от количесва установленных силовых модулей и обеспечивает максимальную токовую перегрузку в соответствии с максимальной мощностью стойки ИБП.
Подробнее ...


Модели ИБП серии CMS максимальной мощностью от 50 кВА до 100 кВа в одной стойке

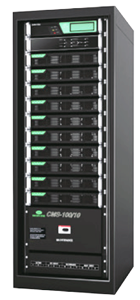

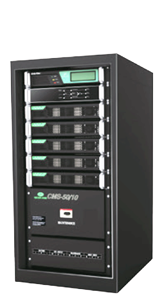

  SCU CMS-50 SCU CMS-100
Модель: CMS-50/10 CMS-100/10
Модули: 10кВА / 9кВт 10кВА / 9кВт
Макс. мощность стойки: 50кВА / 45кВт 100кВА / 90кВт
К-во слотов: 5 10
Размеры (ШхГхВ): 600х800х1200 мм 600х800х1600 мм
Вес стойки без силовых модулей 150 кг. 200 кг.



В стойку устанавливаются модули. Все модули поддерживают функцию горячей замены в on-line режиме


SCU CM50 module   SCU CMS Monitor module   SCU CMS STS module

Силовой модуль CM10:


• Номинальная выходная мощность 10кВА/9кВт
• Мощность зарядного устройства 2,5 кВт
• Размеры (ШхГхВ) 482х465х89
• Вес 16 кг.
Субмодульная архитектура силовых модулей:
Выпрямитель и инвертор в силовом модуле состоят из 3-х взаимозаменяемых субмодулей. Это существенно снижает стоимость силовых модулей и стоимость их ремонта, а также обеспечивает гибкую настройку конфигурации всей системы бесперебойного питания по входу/выходу 3/3, 3/1, 1/3, 1/1

На передней панели имеются кнопки управления, светодиодные индикаторы, отображающие режим работы модуля.
Силовой модуль поддерживает технологию автоматической конфигурации при установке в стойку. Замену неисправного модуля может произвести местный технический персонал без привлечения сертифицированных специалистов.


Модуль мониторинга CMS


• 2-х ядерный 16 бит. процессор
• Сенсорный 240х64 LCD экран
• CMS модуль децентрализует свой контроллер в каждом модуле ИБП
Модуль монитора предназначен только для отображения требуемой информации и коммуникаций. Онлайн (горячая) замена без принудительного отключения STS и силовых модулей
На экран выводятся следующие данные:
- общая информация
- системная информация
- информация о батареях
- настройки модуля
- системный выход
- журнал событий
- настройка индекса
• Комуникации (локальные и удаленные):
RS232, RS485 коммуникационные интерфейсы, выходные сухие контакты
TCP/IP, SNMP (опция) для удаленного мониторинга


Модуль STS статического переключателя


Двухвходовой статический байпас - устанавливается параллельно SCR и AC контакторам
• Высокая перегрузочная способность - 1000% от максимальной мощности стойки в течение 1 мин!
• Время переключения < 1 ms
• Встроенные функции: самодиагностика, блокировка и защита.
• Горячая замена в on-line режиме
• Гибридный статический байпас:
Представляет собой комбинацию тиристорного и электромагнитного контакторного байпасов, обеспечивает простое переключение всей системы на ручной байпас и обратно без необходимости предварительного ручного переключения ИБП на статичский байпас. Исключаются ошибочные действия оператора, в результате которых нагрузка может быть обесточена.



  Ссылки на другие модели SCU CMS:

Технические характеристики CMS-50, CMS-100:

Тех. х-ки CMS-150, CMS-250 Тех. х-ки CMS-350 - CMS-800 Все модели SCU серии CMS


Модель CMS-50/10 CMS-100/10
Максимальная мощность стойки 50кВА/45кВт 100кВА/90кВт
Модуль (мощность) CM10 (10kVA/9kW)
Вход основной
Варианты подключения 3-фазы +N +E или 1-фаза +N +E
Входное напряжение 380V/220V±20%, 400V/230V±20%, 415V/240V±20%
Входной коэффициент мощности ≥ 0.99
Входная частота 50Hz±10%, 60Hz±10%
Длительность включения 60 сек
THDI (%) < 3%
Вход байпас
Входное напряжение 380V/220V±20%, 400V/230V±20%, 415V/240V±20%
Входная частота 50 Hz, 60 Hz
Диапазон синхронизации частоты 50 Hz±4%, 60 Hz±4%
DC вход
Номинальное входное напряжение ±384VDC
Диапазон входного напряжения ±345V~±440V DC
Зарядное устройство
Ограничение зарядного тока да
Зарядка 10 ч. (2 ч back up)
Стабильность зарядного напряжения ±1%
Выход
Мощность кВА/кВт 350 / 315 500 / 450
Выходной коэффициент мощности 0,9
Выходное напряжение 3-х фазное или 1 фазное (380V/220V AC, 400V/230V AC, 415V/240V AC)
Выходная частота ±4% (on-line режим настраивается с шагом 0,5%); ±0.2% (в батарейном режиме)
Динамический отклик при изменении нагрузки 0% ~ 100%, 100% ~ 0% ≤2%
Время восстановления выходного напряжения < 20ms (при изменении нагрузки 0~100%)
Перегрузочная способность инверторов продолжительно при нагрузке < 125%
10 мин. при нагрузке 125%
Перегрузочная способность статического байпаса 1000% - 1 мин.
Переход от сети на батареи 0 мс
Переход от байпас на инвертор <1 мс
Крест фактор 3:1
Стабильность выходного напряжения ±1%
Искажения синусоидального напряжения ≤ 1% ( линейная нагрузка), ≤ 3% ( нелинейная нагрузка)
Несбалансированная нагрузка работает при 100% несбалансированной нагрузке
Точность разделения нагрузки ≤ 5%
Общий КПД ≥ 95% (AC~AC), ≥ 98% (DC~AC)
Эко - режим ≥ 98%
Окружающая среда
Температура хранения -25°С ~ 60°С
Рабочая температура -5°С ~ 40°С
Максимальная высота ≤ 1500 м
Относительная влажность ≤ 95% без конденсата
Степень защиты IP30
Охлаждение Воздушное
Стандарты безопасности EN62040-1-1:2003 IEC60950-1:2001
Электромагнитная совместимость EN62040-2:2006
Акустический шум ≤ 55 дБ
Другие характеристики
Система управления мониторинга UPSupervisor
Интерфейс RS232, RS485 и 8 сухих контактов, TCP/IP адаптер, SNMP(опция)
Дисплей Сенсорный экран LCD / LED
Физические характеристики
Размеры (ШхГхВ) мм. 600х800х1200 600х800х1600
Вес стойки без силовых модулей (кг.) 150 200
