Источники бесперебойного питания SCU POWER SYSTEMS

  Amulex



Модульные источники бесперебойного питания SCU стоечного исполнения серии CMS RIT 25 - 200kVA

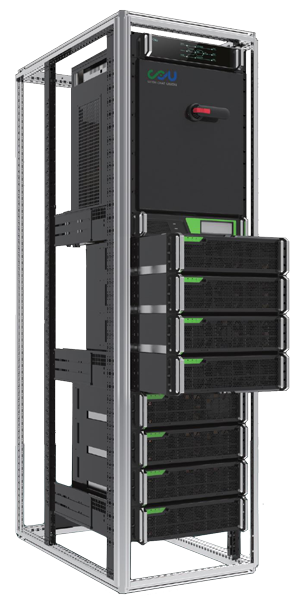

SCU CMS RIT

Чтобы упростить решения по установке ИБП в 19''стойки , SCU разработал независимый стоечный ИБП серии CMS RIT. Это модульный ИБП, включающий базовый блок, субмодульный фрэйм, силовые модули 25 кВА и аккумуляторные батареи, которые встраиваются в любую 19" стойку размером 600x1000мм, высотой до 42U. Начиная с 25 кВА и до 200 кВА, это решение легко интегрируется в компьютерные комнаты малых и средних размеров. Такая конструкция позволяет пользователю интегрировать полный ИБП в дизайн коридора технологии HOT-COLD от любого производителя.

С помощью всего лишь нескольких узлов вы сможете построить или расширить свои потребности в ИБП. Используйте электрические схемы TIER1-4 для быстрого построения системы бесперебойного питания для небольших и средних нагрузок, используя независимые блоки SCU серии CMS RIT. С базовыми блоками 100 и 200 кВА вы будете всегда обеспечены необходимой мощностью. Монтируйте дополнительные силовые модули 25 кВА для обеспечения требуемой мощности, не ограничиваясь однофазными или трехфазными конфигурациями. По желанию пользователя вход и выход ИБП всегда можно переконфигурировать на 1-фазную или 3-х фазную сеть.

Все модули ИБП серии CMS RIT: модуль STS (статический байпас), модуль мониторинга, силовые модули, батарейные модули поддерживают технологию "горячей" замены в режиме on-line, тем самым обеспечиваю непрерывную защиту критического оборудования пользователя. Максимальное количество силовых модулей в одной стойке - 8, что обеспечивает масштабируемость от 25 кВА до 200 кВА в пределах одной стойки.

Cтатический байпас, выделенный в отдельный модуль STS и с двухвходовым исполнением, гарантирует более надежную работу системы в моменты перегрузок и короткого замыкания по сравнению с модульными системами, в которых статический байпас встраивается в силовые модули (модульные системы с распределенным статическим байпасом).

ИБП серии CMS относятся к классу промышленных безтрансформаторных экологически чистых ИБП, в которых применяется расширенная модульная концепция защиты питания. Это обеспечивается за счет внедрения оптимальной комбинации выпрямителя, фильтра, зарядного устройства, инвертора и встроенной интеллектуальной защиты электропитания. Внедрение инновационных методов распределения тока модульных выпрямителей, последовательного управления синхронизации ведущего-ведомого (master-slave) модулей, многоуровневнего децентрализованного управления, технологии трехуровневой модуляции синусоиды, обеспечивает высочайшую эффективность, гибкость и надежность всей системы беспербойного питания.

Основные преимущества модульных систем бесперебойного питания SCU серии CMS RIT

  • Высокая надежность и стабильность гарантируют наилучшую защиту критического оборудования. Высокая доступность обеспечивает непрерывную защиту оборудования и непрерывную работу ИБП.
  • Многоуровневая технология децентрализованного управления. Все модули - силовые, мониторинка, STS поддерживают технологию горячей замены без прерывания режима работы on-line. Отсутствует единая точка отказа.
  • Время восстановления любой неисправности MTTR = 5 мин благодаря технологии автоматической конфигурации силовых модулей. У моноблочных систем среднее время ремонта - 8 ч., у модульных систем без автоматической конфигурации силовых модулей > 15 мин с участием авторизованных специалистов.
  • Центральный статический байпас с распределенной архитектурой модуля управления и разделенной архитектурой исполнительного двухвходового коммутирующего элемента, выполненного в виде отдельного модуля STS. Перегрузочная способность статического байпаса не зависит от количесва установленных силовых модулей и обеспечивает максимальную токовую перегрузку в соответствии с максимальной мощностью стойки ИБП.
Подробнее ...



Модели стоечных ИБП серии CMS RIT

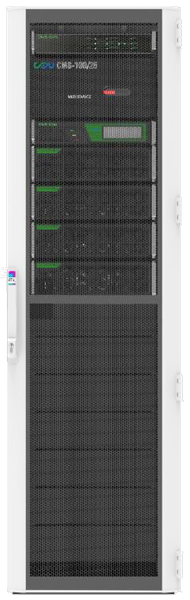

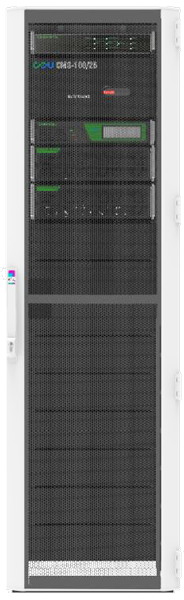

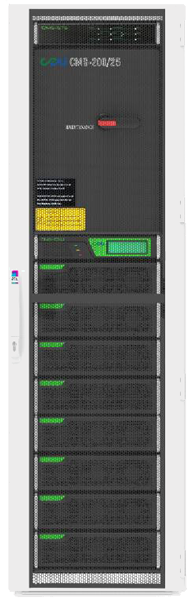

  SCU CMS RIT-50 SCU CMS RIT-100 SCU CMS RIT-200
Модель:

CMS/PDM-50

CMS/PDM-100

CMS/PDM-200

Силовые модули: 25кВА / 22,5кВт 25кВА / 22,5кВт 25кВА / 22,5кВт
Макс. мощн. стойки: 50кВА / 45кВт 100кВА / 90кВт 200кВА / 180кВт
Субмодульный фрэйм: 1 х CM/A50F 1 х CM/A100F 2 х CM/A100F
Размеры (ШхГхВ): 600мм х 1000мм х 15U 600мм х 1000мм х 21U 600мм х 1000мм х 40U
* Для справки: 1U = 44,45 mm = 1,75" 1" = 2,54 sm

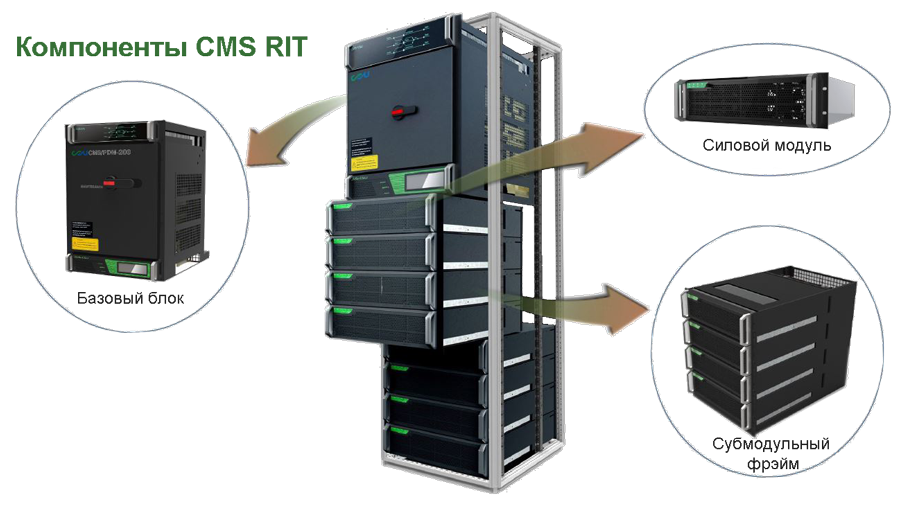

  SCU CMS RIT




Базовые блоки / base units



Субмодульные фрэймы / sub module frames

CMS/A-100



CMS/A-200



CM/A50F



CM/A100F

RU-CMS200/25 base unit9U



RU-CMS100/25 base unit16U



RU-CMS MSF2 sub module frame6U



RU-CMS MSF4 sub module frame12U

RU-CMS100/25



RU-CMS200/25



RU-CMS MSF2



RU-CMS MSF4

- Подвод вх./вых. кабелей
- Модуль статического байпаса 100кВА
- Ручной байпас
- Модуль мониторинга CMS
- Максимальная мощность 100 кВА/90кВт
- Вход/выход 3/3, 3/1, 1/3, 1/1
- 380/220VAC, 400/230VAC, 415/240VAC, 50/60Hz
- SNMP адаптер
- Базовый блок CMS/A-100 функционирует только с 1-м CM/A50F (RU-CMS MSF2) или 1-м CM/A100F (RU-CMS MSF4)
- Монтируется в любую 19'' стойку
- Высота 9U
  - Подвод вх./вых. кабелей
- Модуль статического байпаса 200кВА
- Ручной байпас
- Модуль мониторинга CMS
- Максимальная мощность 200 кВА/180кВт
- Вход/выход 3/3, 3/1, 1/3, 1/1
- 380/220VAC, 400/230VAC, 415/240VAC, 50/60Hz
- SNMP адаптер
- Базовый блок CMS/A-200 функционирует с 1или 2-мя CM/A100F (RU-CMS MSF4)
- Монтируется в любую 19'' стойку
- Высота 16U
  - Монтируется от 1 до 2-х модулей 25кВА/22,5кВт
- Максимальна мощность 50кВА
- Базовый блок CMS/A-100 функционирует только с 1-м CM/A50F (RU-CMS MSF2)
- Монтируется в любую 19'' стойку
- Высота 6U
  - Монтируется от 1 до 4-х модулей 25кВА/22,5кВт
- Максимальна мощность 100кВА
- Базовый блок CMS/A-100 функционирует только с 1-м CM/A100F (RU-CMS MSF4)
- Базовый блок CMS/A-200 функционирует с 1или 2-мя CM/A100F (RU-CMS MSF4)
- Монтируется в любую 19'' стойку
- Высота 12U



В комплект поставки входят модули, поддерживающие функцию горячей замены в on-line режиме


SCU CM50 module   SCU CMS Monitor module   SCU CMS STS module

Силовой модуль CM25:


• Номинальная выходная мощность 25кВА/22,5кВт
• Мощность зарядного устройства 6 кВт
• Размеры (ШхГхВ) 482х464х133
• Вес 20 кг.
Субмодульная архитектура силовых модулей:
Выпрямитель и инвертор в силовом модуле состоят из 3-х взаимозаменяемых субмодулей. Это существенно снижает стоимость силовых модулей и стоимость их ремонта, а также обеспечивает гибкую настройку конфигурации всей системы бесперебойного питания по входу/выходу 3/3, 3/1, 1/3, 1/1

На передней панели имеются кнопки управления, светодиодные индикаторы, отображающие режим работы модуля.
Силовой модуль поддерживает технологию автоматической конфигурации при установке в стойку. Замену неисправного модуля может произвести местный технический персонал без привлечения сертифицированных специалистов.


Модуль мониторинга CMS


• 2-х ядерный 16 бит. процессор
• Сенсорный 240х64 LCD экран
• CMS модуль децентрализует свой контроллер в каждом модуле ИБП
Модуль монитора предназначен только для отображения требуемой информации и коммуникаций. Онлайн (горячая) замена без принудительного отключения STS и силовых модулей
На экран выводится следующая информация::
- общая информация
- системная информация
- информация о батареях
- настройки модуля
- системный выход
- журнал событий
- настройка индекса
• Комуникации (локальные и удаленные):
RS232, RS485 коммуникационные интерфейсы, выходные сухие контакты
TCP/IP, SNMP для удаленного мониторинга


Модуль STS статического переключателя


• Устанавливается параллельно SCR и AC контакторам
• Высокая перегрузочная способность - 1000% от максимальной мощности стойки в течение 1 мин!
• Время переключения < 1 ms
• Такие функции, как самодиагностика, блокировка и защита.
• Горячая замена без принудительного выключения системы




Технические характеристикики CMS RIT 25 - 200kVA:



Модель CMS/PDM-50 CMS/PDM-100 CMS/PDM-200
Максимальная мощность стойки 50кВА / 45кВт 100кВА / 90кВт 200кВА / 180кВт
Модуль (мощность) CM25 (25kVA/22,5kW)
Вход основной
Варианты подключения 3-фазы +N +E или 1-фаза +N +E
Входное напряжение 380V/220V±20%, 400V/230V±20%, 415V/240V±20%
Входной коэффициент мощности ≥ 0.99
Входная частота 50Hz±10%, 60Hz±10%
Длительность включения 60 сек
THDI (%) < 3%
Вход байпас
Входное напряжение 380V/220V±20%, 400V/230V±20%, 415V/240V±20%
Входная частота 50 Hz, 60 Hz
Диапазон синхронизации частоты 50 Hz±4%, 60 Hz±4%
DC вход
Номинальное входное напряжение ±384VDC
Диапазон входного напряжения ±345V~±440V DC
Зарядное устройство
Ограничение зарядного тока да
Зарядка 10 ч. (2 ч back up)
Стабильность зарядного напряжения ±1%
Выход
Мощность кВА/кВт 50 / 45 100 / 90 200 / 180
Выходной коэффициент мощности 0,9
Выходное напряжение 3-х фазное или 1 фазное (380V/220V AC, 400V/230V AC, 415V/240V AC)
Выходная частота ±4% (on-line режим настраивается с шагом 0,5%); ±0.2% (в батарейном режиме)
Динамический отклик при изменении нагрузки 0% ~ 100%, 100% ~ 0% ≤2%
Время восстановления выходного напряжения < 20ms (при изменении нагрузки 0~100%)
Перегрузочная способность инверторов продолжительно при нагрузке < 125%
10 мин. при нагрузке 125%
Перегрузочная способность статического байпаса 1000% - 1 мин.
Переход от сети на батареи 0 мс
Переход от байпас на инвертор <1 мс
Крест фактор 3:1
Стабильность выходного напряжения ±1%
Искажения синусоидального напряжения ≤ 1% ( линейная нагрузка), ≤ 3% ( нелинейная нагрузка)
Несбалансированная нагрузка работает при 100% несбалансированной нагрузке
Точность разделения нагрузки ≤ 5%
КПД ≥ 95,5% (AC~AC), ≥ 98% (DC~AC)
Общий КПД AC~AC,
в соответствии с TÜV Rheinland,
режим двухвходовой байпас
Нагрузка: 100% 75% 50% 25%
КПД: 95,4% 95,7% 96,0% 95,3%
Общий КПД AC~AC,
режим одновходовой байпас
на 0,5% выше режима двухвходовой байпас
Эко - режим ≥ 98%
Окружающая среда
Температура хранения -25°С ~ 60°С
Рабочая температура -5°С ~ 40°С
Максимальная высота ≤ 1500 м
Относительная влажность ≤ 95% без конденсата
Степень защиты IP30
Охлаждение Воздушное
Стандарты безопасности EN62040-1-1:2003 IEC60950-1:2001
Электромагнитная совместимость EN62040-2:2006
Акустический шум ≤ 55 дБ
Другие характеристики
Система управления мониторинга UPSupervisor
Интерфейс RS232, RS485 и 8 сухих контактов, TCP/IP адаптер, SNMP
Дисплей Сенсорный экран LCD / LED
Физические характеристики
Размеры (ШхГхВ) мм. 600х100х670 (15U) 600х1000х940 (21U) 600х1000х1780 (40U)
Вес стойки без силовых модулей и батарей (кг.) 75 120 200


Дополнительная документация Размер Язык
SCU серии CMS RIT. Независимые стоечные модульные технологии 1,48МБ english
Каталог продукции SCU 7,20МБ english
